面向汽车150℃保证、2020尺寸(5.0×5.0mm)、绕线型 电源用共模扼流圈商品化

面向汽车150℃保证、2020尺寸(5.0×5.0mm)、绕线型 电源用共模扼流圈商品化--日本村田

摘要

面向汽车、150℃保证、2020尺寸(5.0×5.0mm)、额定电流最大为5.6A的绕线型 电源用共模扼流圈 PLT5BPH系列已经商品化了。

摘要

面向汽车、150℃保证、2020尺寸(5.0×5.0mm)、额定电流最大为5.6A的绕线型 电源用共模扼流圈 PLT5BPH系列已经商品化了。

特点

汽车动力传动系统对应、也可对应AEC-Q200。

-55℃～+150℃中可使用。

小型(5.0×5.0mm)、对应电流最大为5.6A。

产生最大500Ω（at 10MHz）的共模阻抗，对于较大的噪声起到的抑制效果值得期待。

除了共模、差模阻抗也很高，普通模式的噪声去除效果值得期待。

应用

ECU、传输控制等高温对应必须的面向汽车的电源整体解决方案。

汽车导航系统、汽车音响等的电源线。

产品型号

PLT5BPH系列

详细信息，请从这里进行确认。

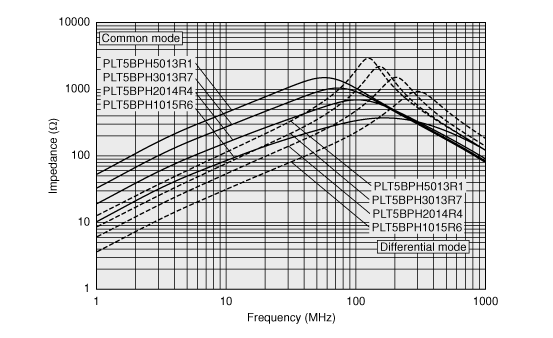

特性图

电气性能

共模阻抗(at 10MHz) ： 100～500Ω

额定电流 ： 3.1～5.6A ( *1 )

额定电压 ： 80Vdc

使用温度范围 ： -55～+150℃

(*1) +125℃以上的温度中使用时，有可能需要对额定电流进行降额。

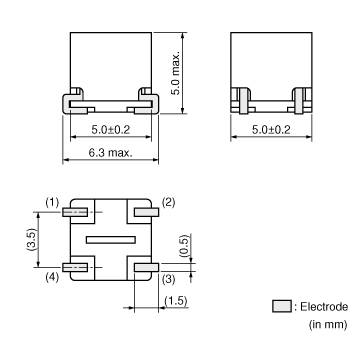

外形尺寸图
