车载用小型水晶振荡子的商品化

车载用小型水晶振荡子的商品化

概要

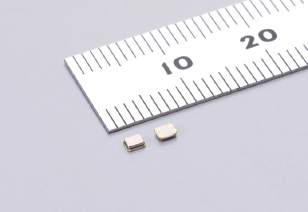

株式会社村田制作所完成了2016尺寸 (2.0x1.6mm) 车载用水晶振荡子*1 (XRCGB-F-A系列) 的商品化。此产品实现了小型、高精度 (频率公差-/+30ppm,频率温度特性-/+35ppm) 是最适于车载用的小型水晶振荡子产品。

同时， 此产品将在2015年1月14日 (星期三) ～1月16日 (星期五) 于东京有明国际展览中心 (Tokyo Big Sight) 举办的国际汽车电子技术展 (CAR-ELE Japan) 中展出。

背景

我公司与东京电波共同开发的水晶振荡子在2009年开始量产，于2013年完成了频率数范围16～24MHz的汽车用水晶振荡子XRCHA-F-A系列 (2520尺寸) 的商品化。

近年来，汽车市场上要求要有通过ECU来进行高度控制汽车的系统，ECU的动作频率也不断地向高频化发展。为此，我公司开发了能够对应高频的小型 (2016尺寸) 兼具有高精度的车载用水晶振荡子，并且完成了产品的商品化，来满足汽车市场上对汽车电子控制高频化的需求。

产品特点

采用原有的水晶振荡子所没有的世界首创独特的封装技术，具有非常出色的质量、量产性和性价比。此外，通过优化晶体元件的设计，成功地将一般汽车动作温度 (-40～+125℃) 范围内的频率温度稳定性缩短至最小-/+35ppm，从而能够对应Ethernet*2等的下一代车载LAN和影像处理ECU。 本产品符合汽车电器件可靠性测试标准AEC-Q200*3和欧盟RoHS/ELV指令。

用途

ADAS*4-ECU (摄影机、毫米波、激光等)

传动系统ECU (引擎ECU、AT、EPS、ESC等)

网络 (Ethernet、CAN、FlexRay等)

Gateway ECU

影像处理ECU

其他汽车用ECU单元

品番

XRCGB-F-A系列

例:XRCGB24M000F3A00R0 (24MHz)

XRCGB25M000F3A00R0 (25MHz)

XRCGB27M000F3A00R0 (27MHz)

XRCGB48M000F5A00R0 (48MHz)

电气特性

代表频率的电气特性

项目	单位	规格				备注
标称频率	MHz	24	25	27	48	逐次扩大左列规格以外的 频率产品。
工作温度范围	℃	-40 to +125
频率偏差	ppm	±30			±50	at +25±3℃
频率温度特性	ppm	±35			±65	以+25℃为基准换算
等效串联电阻	ohm	120	100	80	60
励振等级	uW	300max.
负载容量	pF	6

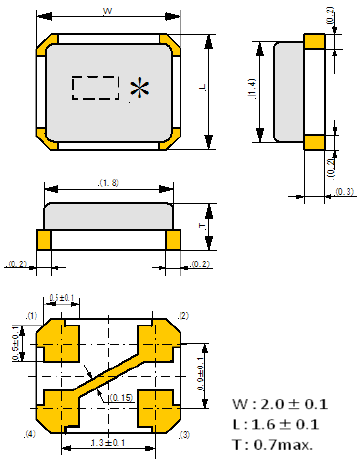

外形尺寸

生产体制

富山村田制作所于2015年1月开始量产

术语说明

*1 振荡子

向主控电子电路的IC (集成电路) 发送时钟信号的电子部件。

利用水晶的压电特性的振荡子被称为“水晶振荡子”，

能够发送高精度的信号。

*2 Ethernet

一般被应用于办公室和家庭的LAN (Local Area Network) 的规格。

也被作为下一代汽车用LAN导入于车辆来使用。有IEEE802.3规定的

100BASE-TX和OPEN Alliance SIG所制定的BroadR-Reach®等规格。

*3 AEC-Q200

由Automotive Electronics Council所制定之汽车被动元件

可靠性试验规格。

*4 ADAS

Advanced Drive Assistance System高级驾驶辅助系统的简称。

通过以监视器和毫米波的车辆周边监测技术组合了引擎、刹车、

方向盘控制技术来提高汽车安全性的先进驾驶支援系统。
