TSS半导体放电管选型及应用电路发布日期：(2024/5/23) 点击次数：192 |
|
|
1. TSS工作原理 半导体放电管TSS(Thyristor Surge Suppressors)是一种采用半导体工艺制成的PNPN结四层结构器件，其伏安特性与晶闸管类似，具有典型的开关特性。一般并联在电路中应用，正常工作状态下半导体放电管处于截止状态，当电路中由于感应雷、操作过电压等出现异常过电压时，半导体放电管快速导通泄放由异常过电压导致的异常过电流，保护后端设备免遭异常过电压的损坏，异常过电压消失后，半导体放电管又恢复至截止状态。需要注意的是，半导体放电管的反向截止电压要大于被保护电路的z大工作电压，否则会影响被保护电路的正常工作和TSS的使用寿命。 2. TSS主要参数 ·断态电压 VRM 与漏电流 IRM：断态电压 VRM 表示半导体过压保护器不导通的z高电压，在这个电压下只有很小的漏电流 IRM。 ·击穿电压 VBR：通过规定的测试电流 IR(一般为 1mA)时的电压，这是表示半导体过压保护器开始导通的标志电压。 ·转折电压 VBO 与转折电流 IBO：当电压升高达到转折电压 VBO(对应的电流为转折电流 IBO)时，半导体过压保护器完全导通，呈现很小的阻抗，两端电压VT立即下降到一个很低的数值(一般为5V左右)。 ·峰值脉冲电流 IPP：半导体过压保护器能承受的z大脉冲电流。 ·维持电流 IH：半导体过压保护器继续保持导通状态的z小电流。一旦流过它的电流小于维持电流 IH，它就恢复到截止状态。 ·静态电容 C：半导体过压保护器在静态时的电容值。

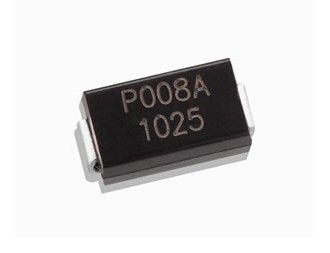

3. TSS特点 优点： ·击穿(导通)前相当于开路，电阻很大，漏电流小，一般为几微安甚至零点几微安; ·击穿(导通)后相当于短路，TSS管两端电压接近0V，可通过很大的电流z大几百安培，VT压降很小; ·具有双向对称特性。 ·响应速度都很快，ns 级。 ·击穿电压一致性好。 ·封装有SMA/DO-214AC,SMB/DO-214AA,TO-92,DO-15,DO-27等，目前以SMA,SMB为主流。 缺点： ·通流量较小，只有几百 A。 ·击穿电压只有若干特定值。 · 电容较大，有几十至几百pF。 4. TSS 选型 1)VDRM：截止电压须大于被保护的电路的z大工作电压，小于z大极限电压。否则的话，不仅影响被保护电路的正常工作，还影响TSS的使用寿命; 2)VS：转折电压须大于设备信号正常工作电压，小于设备z大极限电压; 3)IH：维持电流须大于设备的工作电流; 4)C：寄生电容根据电路所允许的插入损耗或信号传输的频率选择; 5)IPP:z大瞬间峰值电流IPP须大于通讯设备标准的规定值; 6)Pw:半导体放电管处于导通状态时，所损耗的功率应小于其额定功率; 7)由于半导体放电管是一种开关型过电压保护器件，导通后电压比较低，为此不能单独应用在较高的电源线保护中; 8)一般并联在电路之中。
5. TSS 运用领域 半导体放电管TSS广泛应用于通信、安防、工业等电子产品的通信线保护中。 1、RS232/RS422/RS485 接口 2、XDSL 和 ISDN、HDSL 传输设备 3、用户前端设备，如：电话机、传真机、Modem 4、T1/E1接口 5、仪器仪表、及其配线架、以太网、CATV设备 6、安防产品、远程监控、远程抄表等产品中
